Проектирование стеллажей под экстремальные режимы
Выбор стеллажного оборудования для фармацевтики и глубокой заморозки не терпит компромиссов в качестве материалов. Экономия на марке стали или толщине цинкового слоя оборачивается многомиллионными потерями при списании испорченной вакцины или обрушении хрупких от холода стоек. Грамотно спроектированная система учитывает аэродинамику помещения, интеграцию с WMS-системой, особенности работы персонала в тяжелых условиях и обеспечивает баланс между максимальной плотностью хранения и соблюдением жестких технологических регламентов. Инвестиции в мобильные, гравитационные или оцинкованные фронтальные решения — это защита вашего продукта и репутации перед потребителями.
Оборудование для морозильных камер и фармацевтических складов кардинально отличается от систем хранения для сухих отапливаемых помещений. Главные факторы здесь - агрессивное воздействие низких температур, образование конденсата, высокая стоимость каждого кубического метра охлаждаемого объема и строгие санитарные стандарты (GMP, GDP). Обычные стеллажи в таких условиях быстро покрываются ржавчиной, разрушаются от хладноломкости металла и нарушают циркуляцию холодного воздуха, что приводит к порче термолабильных грузов и отзыву целых партий препаратов.
Металлоемкость
и защита от коррозии
При отрицательных температурах структура обычной конструкционной стали меняется: она теряет пластичность и становится хрупкой (эффект хладноломкости). Если вилы погрузчика случайно заденут стойку из такого металла в камере глубокой заморозки (-25 °C), профиль не сомнется, а треснет, что может спровоцировать обрушение всей секции.
Поэтому для хладокомбинатов производители применяют специализированные марки стали, сохраняющие предел текучести при экстремальном охлаждении.
Вторая проблема — конденсат
На складах фармацевтики (режимы +2…+8 °C) и в зонах экспедиции морозильных терминалов часто происходит перепад температур при открытии ворот. На металле выпадает влага. Стандартное порошковое покрытие в таких условиях дает микротрещины, под которые проникает вода, вызывая скрытую коррозию. Ржавчина недопустима санитарными нормами, особенно при хранении медикаментов.
Оптимальным решением является использование элементов из оцинкованной стали (метод Сендзимира) с толщиной цинкового слоя не менее 275 г/кв.м. Такое покрытие химически связывается со сталью и не отслаивается при температурных качелях.
Плотность хранения против циркуляции воздуха
Охлаждение воздуха на складе требует колоссальных затрат электроэнергии. Задача проектировщика — не просто разместить максимум паллетомест, но и сохранить правильную аэродинамику помещения. Если стеллажные ряды установить слишком плотно, холодный воздух от испарителей не сможет пробиться в центр конструкции. В результате по краям температура будет составлять заданные -20 °C, а внутри блока поднимется до -14 °C. Для продуктов питания это означает сокращение срока годности, а для вакцин и биопрепаратов — полную потерю свойств.
Конфигурация ярусов должна обеспечивать беспрепятственный и равномерный обдув паллет воздухоохладителями, исключая появление «теплых карманов».

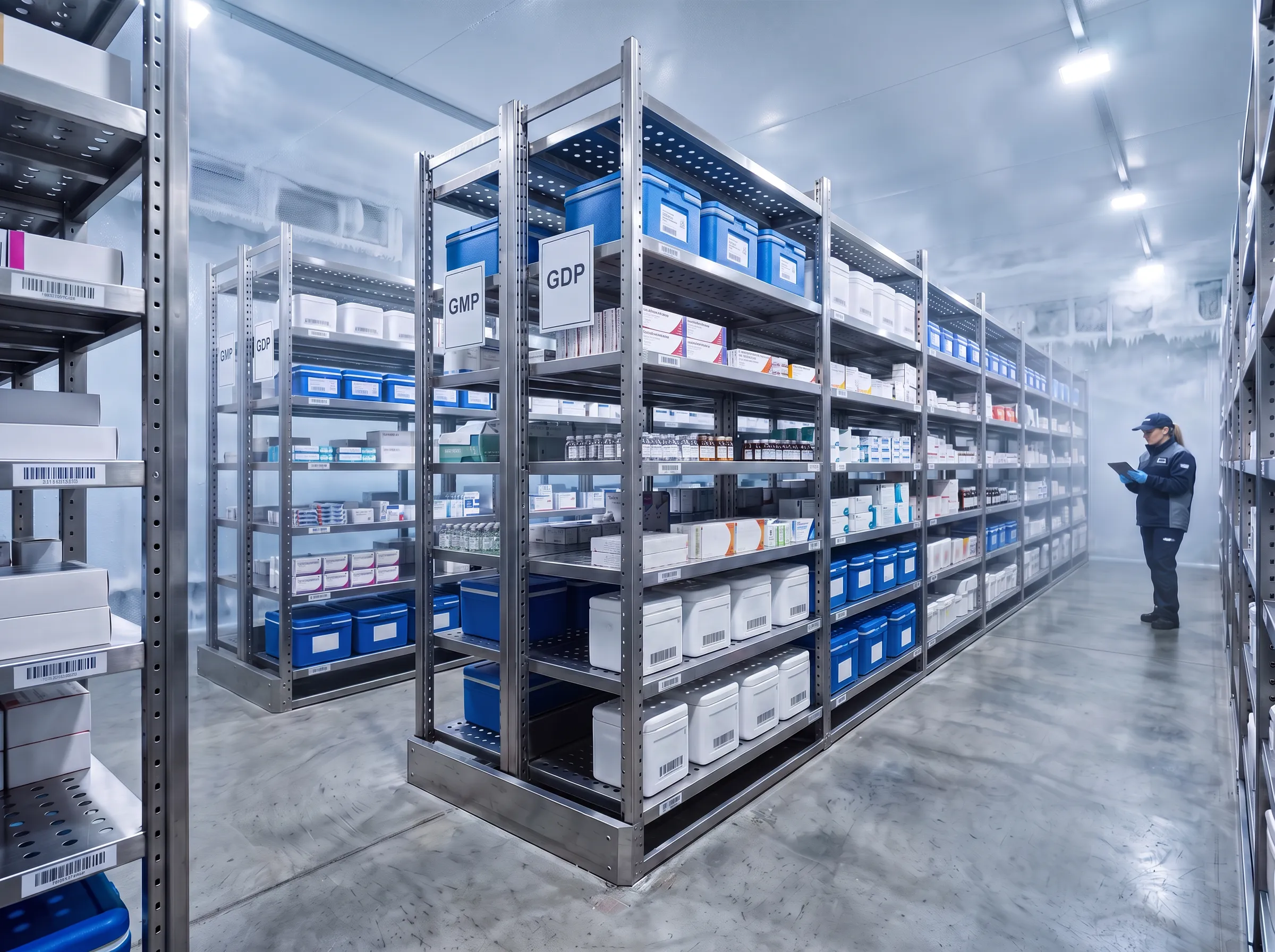

При расчете конфигурации закладываются технологические зазоры. Расстояние от верхнего яруса до потолка (где висят охладители) должно быть не менее 500–800 мм. Между поддонами в глубине стеллажа оставляют зазоры от 100 мм для нисходящих потоков холода. В фармацевтике вместо сплошного фанерного или металлического настила применяют сетчатые полки, которые пропускают воздух насквозь и не задерживают пыль, облегчая санитарную обработку ячеек.
Мобильные стеллажные системы
Строительство одного квадратного метра низкотемпературного склада обходится бизнесу в 2,5–3 раза дороже обычного класса А. Хранить там "пустоту" рабочих проходов экономически невыгодно. Поэтому стандартом для морозильных терминалов стали мобильные фронтальные стеллажи. Конструкции монтируются на платформы с электроприводом, которые перемещаются по рельсам, встроенным в бетонный пол. В системе остается только один рабочий проход: оператор нажимает кнопку на пульте или в системе WMS, ряды раздвигаются, и погрузчик получает доступ к нужной ячейке.
Установка стеллажей на передвижные мобильные базы позволяет увеличить полезную емкость морозильной камеры на 70–90% за счет ликвидации стационарных проходов для техники.
Проектирование такой системы требует закладки рельсовых направляющих еще на этапе заливки пола. Чтобы предотвратить промерзание грунта и деформацию рельсовых путей (вспучивание пола), под плитой монтируется система электроподогрева. Несмотря на высокие первоначальные капитальные вложения (CAPEX), срок окупаемости мобильных систем в морозильниках составляет 2–3 года за счет резкого снижения операционных расходов (OPEX) на охлаждение в пересчете на одну паллету.

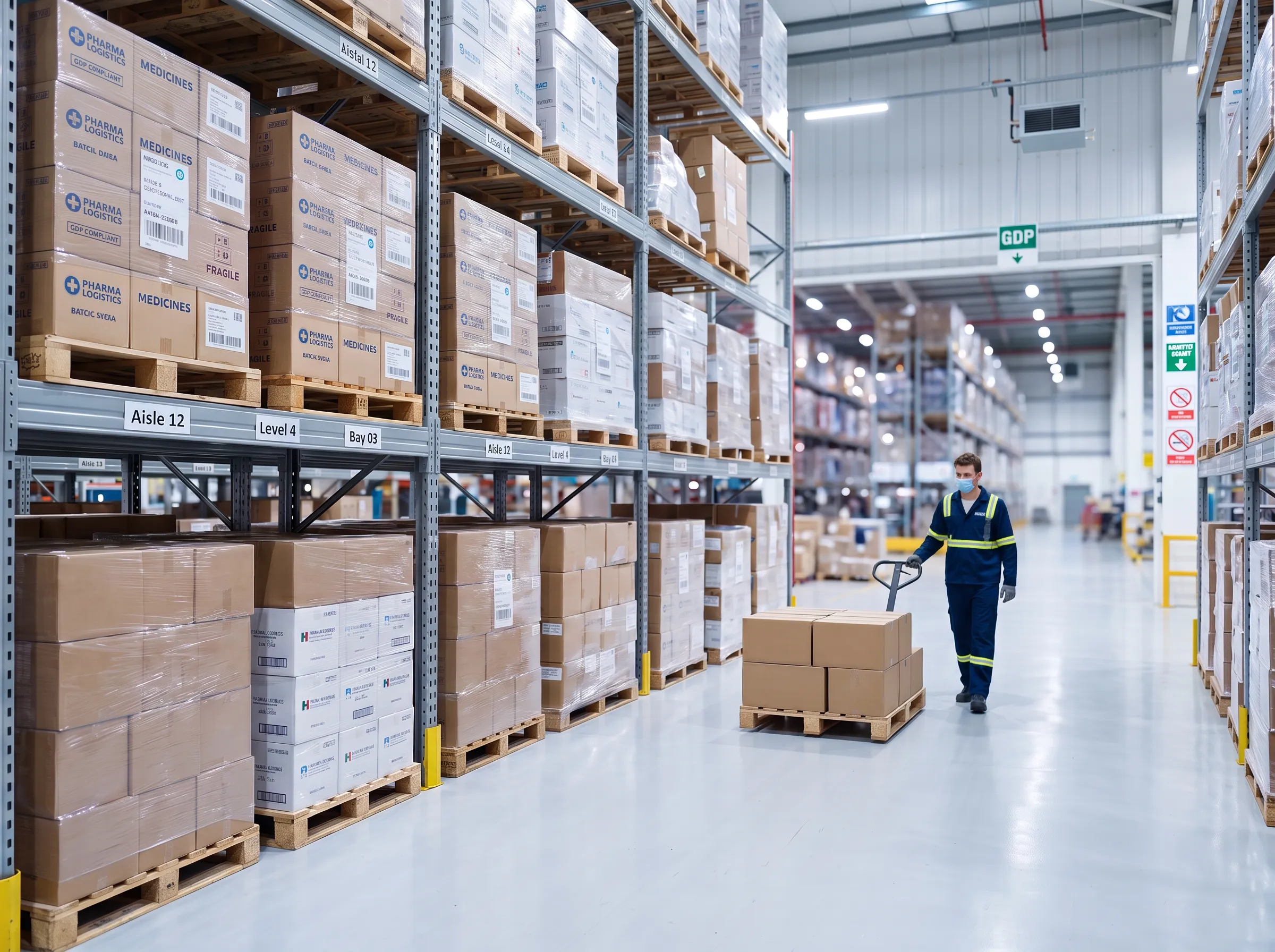

Специфика фармацевтики: стандарты GDP, гравитация и принцип FEFO
Складская инфраструктура для фармкомпаний выстраивается вокруг строгой партионности, отслеживания сроков годности и исключения пересорта между карантинными зонами и зоной годной продукции.
Стандарт надлежащей дистрибьюторской практики (GDP) обязывает компании исключить любой риск перепутывания медицинских препаратов. На уровне стеллажного оборудования это реализуется через зонирование и использование гравитационных систем хранения. Гравитационные стеллажи представляют собой роликовые дорожки, установленные под углом 3–5 градусов. Паллета загружается с одной стороны, под действием собственного веса плавно катится к зоне выгрузки и извлекается с противоположной.
Работа по принципу FEFO
Такая архитектура физически реализует принцип FEFO (First Expire, First Out — первый истекает срок годности, первый отгружается). Новые партии медикаментов загружаются в канал сзади, а сборщик комплектует заказ из самых старых запасов спереди. Процессы пополнения и отбора разделены, сотрудники не мешают друг другу. Кроме того, стеллажи для аптечных складов не должны иметь скрытых полостей, где могут скапливаться пролитые суспензии или пыль. Конструкция должна легко мыться дезинфицирующими растворами без риска появления ржавчины.
Безопасность и человеческий фактор в условиях плохой видимости
Управление ричтраком внутри камеры с температурой -24 °C сопряжено с высокими рисками. Водители одеты в плотную зимнюю спецодежду, которая сковывает движения. Кабины погрузчиков иногда запотевают или покрываются инеем. Сцепление колес с промышленным полом снижено из-за микроскопической ледяной пленки. В таких условиях количество случайных ударов техники по стойкам стеллажей возрастает в несколько раз по сравнению с обычным сухим складом.
Ледяная крошка на полу, туман при оттаивании и работа операторов в громоздкой экипировке требуют установки усиленных отбойников из специальных морозостойких полимеров.
Обычная пластиковая защита стоек на морозе "дубеет" и при ударе разлетается на осколки, не поглощая кинетическую энергию. Металлические отбойники передают силу удара в анкеры, вырывая их из бетона. Для холодильников необходимо использовать демпферы из специализированных эластичных полимеров, сохраняющих амортизирующие свойства при сильном минусе. Также обязательна установка массивных направляющих рельсов вдоль всего ряда, чтобы техника заходила в канал как по колее, физически не имея возможности задеть вертикальные рамы.
Вопросы и ответы
Нет, если они окрашены стандартной порошковой краской и сделаны из стали, не рассчитанной на низкие температуры. Покрытие быстро потрескается от конденсата, начнется коррозия, а профиль станет хрупким и уязвимым к ударам техники.
FEFO означает отгрузку товаров с самым близким сроком окончания годности. Для автоматического соблюдения этого правила идеально подходят гравитационные (роликовые) стеллажи, где товар движется по каналу от зоны загрузки к зоне выгрузки.
Дерево впитывает влагу, запахи, микробиологические загрязнения и тяжело поддается санитарной обработке. Стандарты GDP требуют использования гладких, легко моющихся поверхностей — металлических сетчатых полок или оцинкованных панелей.
Все современные мобильные системы оснащены механизмами ручного деблокирования. С помощью специального ключа или рычага оператор может разомкнуть тормоза приводов и сдвинуть многотонный ряд с помощью мускульной силы или погрузчика.
Обязательно. Зазоры от 100 мм между грузовыми единицами нужны для беспрепятственного прохождения холодного воздуха от охладителей. Плотная установка (встык) приведет к порче груза в центре блока.
