Исходные данные для проекта стеллажей, чек-лист для заказчика

Чтобы проект стеллажных систем окупился и прошёл без переделок, на старте нужны точные исходные данные: от профиля номенклатуры и параметров пола до техники, норм пожарной безопасности и сценариев потоков. Ниже — практический чек-лист с объяснением причин и последствий для бизнеса в РФ и СНГ.

Зачем собирать детальные исходные данные?

Полнота исходных данных определяет конфигурацию, смету, сроки и безопасность. Недостающие параметры приводят к лишним метрам проходов, недогрузу ярусов или, наоборот, к опасной эксплуатации и остановкам приёмки.

Типичная каскадная ошибка выглядит так: не зафиксировали реальную высоту до низа балок и спринклеров — заложили лишний ярус — столкнулись с дефицитом просвета для пожаротушения — на пуске пришлось снимать уровень. В результате потеря 10–15% ёмкости и срыв плана запуска.

Вторая частая проблема — «усреднённая паллета». В ТЗ пишут EUR 1200×800, а по факту в пике заходит FIN 1200×1000 или нестандарт 1240×840 с нависанием груза. Итог — неверно выбранный пролет балки (например, 2700 мм под две «европаллеты») и касания стоек при работе ричтрака. Это не только снижает скорость отбора, но и увеличивает риск ударов по стойкам и аварийного простоя.

Наконец, пол. Отсутствие информации о прочности, армировании и плоскостности приводит к сюрпризам при анкеровке и работе мобильных/узкопроходных систем. Если класс плоскостности не соответствует EN 15620 для выбранной техники, вы либо расширяете проходы (минус плотность хранения), либо теряете производительность и гарантию.

Номенклатура, грузовые единицы и нагрузки

Точные характеристики грузоместа задают геометрию ярусов и тип системы. Без этого любая смета условна и рискована.

Начните с ABC/XYZ-среза и экспорта по топ-1000 SKU: габариты с упаковкой, масса брутто, тип тары (паллета по ГОСТ 9557, FIN, нестандарт, металлическая обрешётка, кассеты, лотки), допустимое нависание, устойчивость штабеля. Зафиксируйте пиковые параметры, а не средние: проект держится на «худших случаях».

1. Для паллетных стеллажей ключевые величины — масса на паллетоместо (часто 600–1200 кг, но бывает 1500+), высота груза с паллетой (например, 1600–2000 мм), требуемые промежутки между паллетами и до пожарных спринклеров (обычно 300–500 мм по проекту ПБ). Это формирует чистый полезный проем между балками и высоту ярусов.
2. В консольных системах критичны длина изделия (профиль, труба, пиломатериал), диапазон длин, масса погонного метра, минимальный радиус манёвра погрузчика. Длина вылета консоли подбирается из условия L/2–L/3 на опору, шаг стоек — из прочности и удобства отбора. Ошибка с длинами приводит к изгибам, прогибам и запрету эксплуатации.
3. Для полочных и мезонинных решений фиксируйте нагрузку на полку/секцию (например, 200–500 кг на полку, 800–1500 кг на секцию), глубину хранения (400–800 мм), тип тары (короба, лотки), высоту операторской зоны. Это определяет шаг перфорации, тип полок (сетчатые/сплошные) и эргономику отбора.

Что передать проектировщику: выгрузку SKU (CSV/XLSX), фото типовых грузов, перечень паллет и тары, максимальные габариты/вес, требования к FIFO/LIFO, долю совместных покупок (для реслоттинга и компоновки).

Помещение и пол: геометрия, плоскостность, анкеровка и скрытые риски

Габариты здания и состояние пола ограничивают и тип стеллажей, и допустимую высоту. Ошибка на 50–100 мм иногда стоит целого яруса на всем складе.

Фиксируйте чистую высоту до низа балок, коммуникаций и спринклеров, сетку колонн, расположение ворот, доков и эвакуационных выходов. Добавьте план БТИ/поэтажку и актуальную съемку. Для зон с приточно-вытяжной вентиляцией важны трассы воздуховодов: иногда они «съедают» целые пролеты.

По полу нужны три вещи: класс бетона и армирование (чтобы рассчитать анкера), толщина плиты и допустимые нагрузки на квадратный метр/осевую нагрузку техники. Прикладывайте акты и исполнительные схемы, если есть. Для узкопроходных и мобильных стеллажей критична плоскостность: по EN 15620 для VNA требуются строгие допуски, иначе понадобится шлифовка. На практике ориентируйтесь на перепады не более 3 мм на 3 м для стандартных проходов и существенно жёстче для направляемой техники.

Скрытые риски — теплые полы, закладные коммуникации, кабель-каналы. Без их трассировки можно повредить систему при сверлении под анкера. Решение — георадарное обследование и согласование точек бурения.

Техника, проходы и потоки — как данные меняют планировку

Тип погрузочной техники определяет ширину проходов, высоту и скорость операций. Подмена ричтрака фронтальным погрузчиком «по факту» увеличит проходы на 0,5–0,8 м и срежет 10–20% ёмкости.

Зафиксируйте текущий и целевой парк: фронтальные погрузчики, ричтраки, штабелеры, узкопроходные машины с направляющими, AGV/AMR. Для расчёта проходов используйте реальные габариты: ричтрак — обычно 2,6–2,9 м, фронтальный — 3,0–3,5 м, VNA с направляющими — 1,6–1,8 м. Ошибка в 200 мм на схеме превращается в «задетые стойки» в жизни.

Опишите потоки: приемка, размещение, отбор, пополнение, консолидация, отгрузка. Укажите суточный оборот (паллет/коробов), пики и SLA. Если в зоне хранения нужен FIFO, то drive-in отпадает, а push-back и shuttle остаются опцией. Для товаров с высокой оборачиваемостью целесообразно выделить «золотую зону» ниже 1,5 м для ускорения отбора и безопасности.

Не забудьте про совместимость тары и навесное: паллетообороты, плёнка, обвязка, свес груза за паллету, поддоны с «тонкой доской». При погрузке на балки свес более 50 мм в каждой стороне часто требует увеличения пролёта или применения настилов.

Пожарная безопасность, нормы и документы

Пожарные требования и стандарты эксплуатации задают границы высоты, проходов и типов полок. Несогласованный проект оборачивается доработками и потерей ярусов уже на вводе.

Согласуйте с проектом пожарной безопасности свободные проходы, зоны эвакуации, требования к ограждениям, лестницам и настилам (для мезонинов), а также просвет до спринклеров. На практике резерв 300–500 мм до разбрызгивателей сверху и сохранение продольных и поперечных «флю-спейсов» между паллетами предотвращают «экранирование» воды грузом.

Для металлических стеллажей ориентируйтесь на EN 15512 (расчёт) и EN 15635 (эксплуатация), внутренние регламенты по инспекциям и классам повреждений. В документации от поставщика запросите паспорта, нагрузочные таблички, протоколы испытаний, схему анкеровки. Для РФ/СНГ добавьте ссылки на СП/ГОСТ по пожарной безопасности, если объект проходит экспертизу.

Как исходные данные превращаются в конфигурацию

Правильные цифры «переводятся» в конкретные узлы и габариты системы, исключая споры на монтаже и приёмке.

Паллетные стеллажи

По габаритам паллет и свесу подбирают длину балки (например, 2700 мм под 2 EUR, 3600 мм под 3 EUR, при определённой глубине укладки), по массе — сечение балки и допустимую нагрузку на ярус (часто 2000–3000 кг). Высоты ярусов считаются из суммы: высота паллеты с грузом + технологический зазор 100–150 мм + просветы по ПБ до спринклеров. Результат — точная высота рам и количество уровней.

Консольные стеллажи

По длинам и массе единицы определяют вылет консолей (скажем, 800–1500 мм), количество уровней и шаг стоек. Для труб и металлопроката учитывают точечные нагрузки и рекомендуют разделители/ограничители, чтобы исключить сползание пакетов. При работе кран-балкой проектируют «окна» и безопасные зоны отбора.

Полочные и мезонинные

По нагрузке и таре выбирают тип полок, высоты и шаг перфорации. Для мезонина добавляют расчёт нагрузок на настил (обычно 250–500 кг/м²), ограждения, лестницы, ворота типа «маятник». Если фактическая несущая способность пола здания меньше, чем суммарная нагрузка стоек, корректируется сетка опор и применяются распределительные плиты.

Мобильные

Потребуют подтверждения плоскостности и расчёта колейных нагрузок; при дефиците места мобильная база увеличивает ёмкость на 80–120% при сопоставимом количестве уровней, но предъявляет более жёсткие требования к полу и электрике.

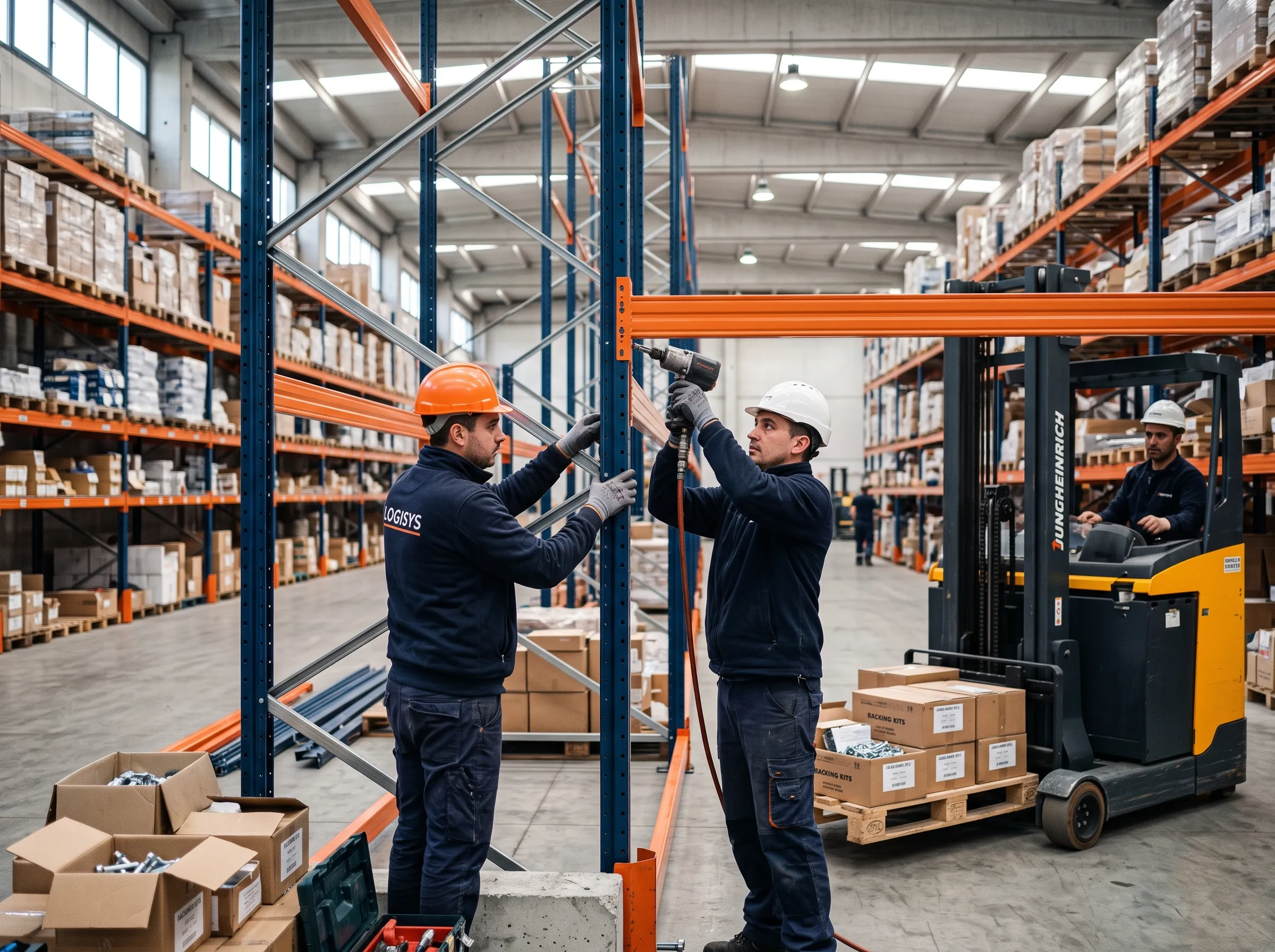

Подготовка к монтажу, приёмка и сервис: что ещё учесть на этапе ТЗ

Сроки и беспроблемная сдача зависят от того, как вы подготовили площадку и документы. Перенос точек электрики, шлифовка пола, разметка — это тоже часть проекта, а не «посмотрим на месте».

Заранее согласуйте зоны разгрузки и сборки, временное хранение материалов, график доступа. Перед монтажом пригодится георадар для трассировки скрытых коммуникаций, а после — геодезическая съёмка готового стеллажа.

Приёмка должна включать проверку вертикальности/горизонтальности, диагоналей, анкеров и соответствие нагрузочным табличкам.

Сразу закладывайте эксплуатацию: периодичность инспекций по EN 15635, правила маркировки адресов, регламент замены повреждённых элементов. Это влияет на TCO и безопасность не меньше, чем выбор сечения балки.

Собрать исходные данные за 7 дней без остановки склада

Пошаговый план, который можно выполнить с минимальным вмешательством в операционку.

• День 1: Геометрия и фотофиксация: измерьте высоты до балок/спринклеров, сетку колонн, проёмы; соберите поэтажный план, отметьте коммуникации; сделайте панорамные фото и видео проходов.
• День 2: SKU-профиль: выгрузите из WMS/учёта габариты и массу топ-1000 SKU, выделите пиковые значения; отметьте нестандартные паллеты и тару.
• День 3: Техника и потоки: инвентаризируйте парк погрузчиков с габаритами и радиусом разворота; опишите суточные/пиковые потоки, долю FIFO, требования к скорости отбора.
• День 4: Пол и нагрузки: поднимите исполнительную документацию по плите (толщина, класс бетона, армирование), при необходимости закажите экспресс-исследование плоскостности в ключевых проходах.
• День 5: Пожарная безопасность: запросите у проектировщика ПБ ограничения по высоте, проходам и просветам до спринклеров; уточните требования к настилам/ограждениям для мезонина.
• День 6: Ограничения и риски: зафиксируйте зоны с тёплым полом/кабелями, точки электропитания для мобильных/шаттл-систем, график окна для монтажа.
• День 7: Пакет исходных данных: соберите всё в единый архив (XLSX + PDF + фото), добавьте контакт ответственного и желаемые сроки запуска; отправьте поставщику с заявкой на предпроектный расчёт.
