Как правильно замерить помещение под стеллажи: пошаговая инструкция, чтобы не ошибиться с размерами
Для самостоятельного замера помещения под стеллажи вам понадобится рулетка (или лазерный дальномер), лист бумаги, карандаш. Нарисуйте схему помещения от угла рядом с дверью, замерьте длину, ширину и высоту. Отметьте все препятствия: колонны, трубы, радиаторы, окна, двери, вентиляцию. Укажите расположение и размеры существующей мебели и техники. Сфотографируйте план и помещение, отправьте производителю. Чем точнее замер, тем эффективнее будет спроектирована стеллажная система.
Краткая инструкция
При самостоятельном замере пользуйтесь следующими правилами:
- Осмотрите помещение и изобразите его на листе схематично, учитывая все видимые объекты (двери, окна, колонны). Соблюдать точный масштаб не обязательно, мы будем ориентироваться только на цифры размеров.
- Замер лучше начинать от угла рядом с дверью или окном и двигаться в одном направлении, чтобы ничего не упустить;
- Измерьте и нанесите на план сначала основные размеры: длину, ширину и высоту помещения;
- Если в помещении есть части с разными высотами (например, вентиляция под потолком), нанесите её пунктиром и замерьте высоту до неё;
- Нанесите на план окна, двери, колоны и другие выступающие элементы. Укажите их размеры, расстояния между ними, сторону открывания дверей;
- Укажите на плане все имеющиеся коммуникации и их размеры: трубы, вентиляционные отверстия, радиаторы отопления, пожарные краны, обычные краны, если к ним нужно сохранить доступ;
- Укажите на плане имеющуюся или планируемую мебель (помимо стеллажей) и технику, их размеры;
- Сфотографируйте или отсканируйте получившийся план помещения, или переведите в электронный формат в любом графическом редакторе;
- Отправьте нам план с описанием, укажите в нем все особенности помещения, такие как неровности стен и пола, вид напольного покрытия. Для наиболее оптимальной проработки вашего проекта, пожалуйста, приложите фотографии помещения.
- Чем внимательнее проведён замер помещения, тем более эффективно мы разместим в нём стеллажи.
Подробная инструкция
Для создания и расчёта проекта стеллажной системы хранения необходим точный замер помещения. Ошибка в 1–2 см на одном замере может привести к тому, что заказанные стеллажи не встанут в проём между колоннами или не поместятся по высоте. Последствия: переделка проекта, доплата за пересборку на месте (подрезка стоек, перенос анкеров), простой склада на время доработки, а в худшем случае — невозможность установки стеллажа в выбранном месте.
Если у вас есть план от БТИ, размеры на нём лучше сверить с фактическими. После ремонтов, перепланировок, штукатурки стен и заливки полов реальные размеры помещения часто не совпадают с документами. Расхождение в 3–5 см по длине помещения — обычное дело, и стеллажи, рассчитанные по плану БТИ, могут просто не войти.
Инструменты для замера помещения
Для самостоятельного замера вам понадобится лист бумаги, карандаш и измерительная рулетка. Для измерения высоты удобнее использовать лазерный дальномер — он даёт точность до 1–2 мм и не требует напарника. Если дальномера нет, подойдёт классическая рулетка длиной 5–7 метров.
Вы также можете использовать программы, которые позволяют проводить замер помещений с помощью смартфона или планшета, например, MagicPlan, AR Plan 3D Линейка и другие. Они создают план помещения на основе фотографий и встроенных датчиков устройства. Однако помните: точность смартфонных программ обычно ниже, чем у лазерного дальномера, и в критических местах (где стеллаж будет входить впритык) лучше перепроверить рулеткой.
Пошаговая инструкция по замеру помещения
При самостоятельном замере пользуйтесь следующими правилами:

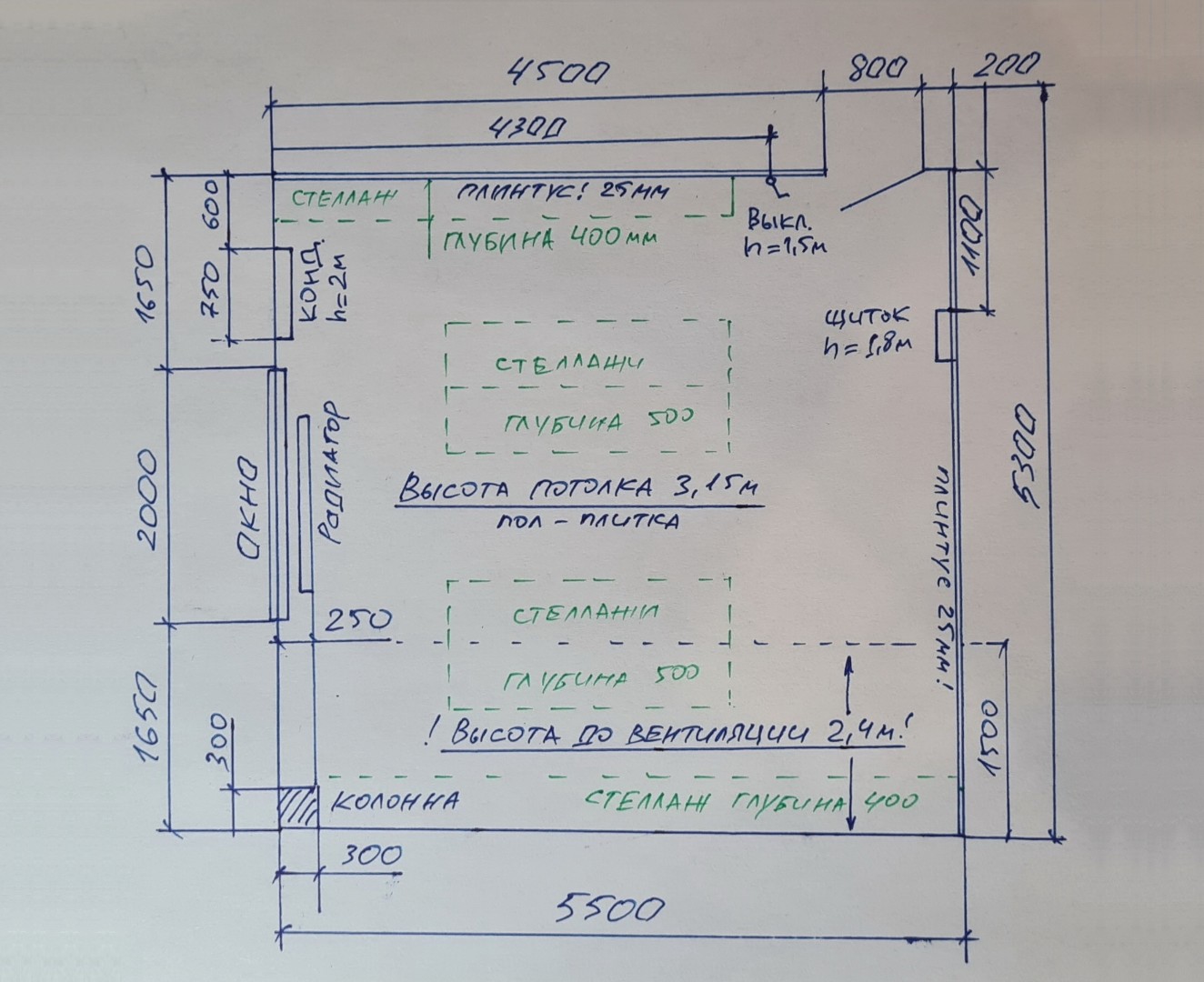

Шаг 1. Нарисуйте схему помещения
Осмотрите помещение и изобразите его на листе схематично, учитывая все видимые объекты (двери, окна, колонны). Соблюдать точный масштаб не обязательно — мы будем ориентироваться только на цифры размеров. Главное — правильно передать взаимное расположение элементов: где находится дверь относительно угла, где выступает колонна, куда открывается створка.
Шаг 2. Начинайте от угла у двери
Замер лучше начинать от угла рядом с дверью или окном и двигаться в одном направлении (например, по часовой стрелке), чтобы ничего не упустить. Последовательный обход помещения уменьшает риск пропустить какой-либо участок стены или выступающий элемент.
Шаг 3. Измерьте основные размеры
Измерьте и нанесите на план сначала основные размеры: длину, ширину и высоту помещения. Длину и ширину измеряйте по каждой стене отдельно, даже если помещение кажется прямоугольным. На практике стены часто не параллельны, и размеры одной стены могут отличаться от противоположной на 3–5 см. Высоту измеряйте минимум в двух-трёх точках — у разных стен и по центру. Перепад высоты в 2–3 см на 10 метрах длины — норма для промышленных полов, но стеллажи с жёсткой рамой этого не компенсируют.
Шаг 4. Отметьте перепады высот
Если в помещении есть части с разными высотами (например, вентиляция под потолком, балки, опущенные потолки), нанесите их на план пунктиром и замерьте высоту до них. Для стеллажей важно знать не только общую высоту помещения, но и высоту до каждого препятствия. Если вы планируете стеллаж высотой 2500 мм, а вентиляционная труба нависает на отметке 2300 мм — стеллаж туда не встанет.
Шаг 5. Нанесите окна, двери, колонны
Нанесите на план окна, двери, колонны и другие выступающие элементы. Укажите их размеры (ширину и высоту проёма для дверей и окон, ширину и глубину для колонн), расстояния между ними, сторону открывания дверей. Двери, открывающиеся внутрь склада, могут блокировать доступ к стеллажам или проход между рядами. Если дверь открывается наружу, за ней можно размещать стеллаж вплотную — это важное уточнение, которое часто забывают.
Шаг 6. Отметьте коммуникации
Укажите на плане все имеющиеся коммуникации и их размеры: трубы (водоснабжение, отопление, канализация), вентиляционные отверстия и короба, радиаторы отопления, пожарные краны, обычные краны, если к ним нужно сохранить доступ, электрические щитки. Для каждого элемента запишите, на каком расстоянии от стен и пола он находится и как далеко выступает. Радиатор, выступающий на 150 мм от стены, съедает полезную глубину полки — стеллаж придётся ставить на 200 мм дальше, чем планировалось.
Шаг 7. Укажите существующую мебель и технику
Укажите на плане имеющуюся или планируемую мебель (помимо стеллажей) и технику, их размеры. Это могут быть рабочие столы, стулья, кондиционеры, электрощитки, стеллажи другого типа. Если эти объекты остаются в помещении, стеллажная система должна их «обойти». Зазор между стеллажом и существующим оборудованием должен быть не менее 100–200 мм для доступа, проветривания и уборки.
Шаг 8. Сфотографируйте помещение
Сфотографируйте или отсканируйте получившийся план помещения или переведите в электронный формат в любом графическом редакторе. Отправьте нам план с описанием, укажите в нём все особенности помещения, такие как неровности стен и пола, вид напольного покрытия. Для наиболее оптимальной проработки вашего проекта обязательно приложите фотографии помещения. Снимки должны охватывать все стены, углы, потолок и пол. Особенно важны кадры, где видны коммуникации, колонны и перепады высот.
Особенности замера под разные типы стеллажей
Для стационарных полочных стеллажей (серии САМ, САМус, MKM, GR, ОПТИ): замеряйте расстояние между стенами и колоннами с точностью до 10 мм. Учитывайте, что между стеной и торцом стеллажа нужен зазор 50–100 мм для монтажа и вентиляции. Для высоких стеллажей (выше 3 метров) дополнительно проверьте вертикальность стен — если стена завалена внутрь, стеллаж может не встать вплотную.
Для мобильных и передвижных стеллажей (серии TL, KF, складской мобильный): важнее всего ровность пола. Отклонение не должно превышать 5 мм на 2 метра длины рельса. Замерьте пол в нескольких точках в зоне будущей установки рельсов. Если пол неровный, потребуется либо стяжка, либо регулируемые опоры (уточняйте возможность их установки). Также замерьте длину помещения для расчёта максимального количества секций в одном передвижном ряду.
Для стеллажей на колёсах (САМ, САМус, СПЗ на колёсах): замерьте ширину дверных проёмов и коридоров, по которым стеллажи будут перемещаться. Стеллаж на колёсах должен проходить в дверь в собранном виде или легко разбираться. Минимальная ширина проёма — ширина стеллажа плюс 100–150 мм.
Частые ошибки при замере и их последствия
- Замер только одной стены из четырёх. Последствия: стеллаж не встаёт вдоль противоположной стены, потому что она оказалась длиннее или короче на 3–5 см. Решение: замеряйте каждую стену отдельно.
- Игнорирование радиаторов и труб. Последствия: стеллаж упирается в выступающую трубу, секцию приходится сдвигать, теряется рядность. Решение: отмечайте все коммуникации на плане с расстояниями от стен.
- Замер высоты в одной точке. Последствия: в другом конце помещения потолок оказался ниже на 5 см, стеллаж не влезает по высоте. Решение: замеряйте высоту в 3–4 точках.
- Отсутствие фото помещения. Последствия: проектировщик не видит реальную картинку, может неправильно интерпретировать схему. Решение: всегда прикладывайте фотографии всех стен, углов и потолка.
- Замер по плану БТИ без проверки. Последствия: после отделки стены стали толще, пол поднялся на 2 см, размеры «уплыли». Решение: всегда перепроверяйте фактические размеры рулеткой или дальномером.
