Периодический осмотр стеллажей - это регламентированная процедура выявления деформаций каркаса, отсутствия фиксаторов, ослабления анкеров и прогибов балок до того, как они приведут к обрушению конструкции. Полный чек-лист включает визуальную и инструментальную проверку стоек, раскосов, горизонтальных связей, крепежных элементов и состояния грузовых единиц.
Краткий чек-лист периодического осмотра стеллажей
Используйте этот алгоритм для еженедельного визуального и инструментального контроля складского оборудования.
1. Вертикальные элементы (стойки, рамы, диагонали)
- Отклонение от вертикали: измерьте крен (не должен превышать 1/200 от высоты секции).
- Локальные деформации: проверьте вмятины линейкой (максимум 3 мм в продольной плоскости, 5 мм — в поперечной).
- Целостность металла: убедитесь в отсутствии разрывов, трещин и скручивания профиля на стойках и раскосах (особенно на высоте до 1,5 м).
2. Горизонтальные элементы (балки, траверсы)
- Фиксаторы (шпильки): визуально подтвердите 100% наличие предохранительных фиксаторов в узлах крепления балок к стойкам.
- Прогиб под грузом: убедитесь, что упругий прогиб не превышает норму (не более 1/200 от длины балки).
- Остаточный прогиб: осмотрите свободные (разгруженные) балки — они должны возвращаться в строгую горизонталь, без остаточной деформации.
3. Основание и защитные элементы
- Анкерное крепление: проверьте момент затяжки гаек на анкерных болтах у каждой пятки.
- Состояние пола: осмотрите бетонную стяжку вокруг стоек на предмет крошения, радиальных трещин и вырывания анкеров.
- Отбойники: убедитесь, что защита стоек (фронтальная, угловая) не имеет критических вмятин и не прижата вплотную к каркасу стеллажа.
4. Грузовые единицы и навигация
- Состояние паллет: проверьте поддоны на наличие сломанных несущих досок, торчащих гвоздей и разрушений, которые создают точечную нагрузку.
- Позиционирование: проконтролируйте симметричность установки паллет на балки (допустимый свес регламентирован паспортом, обычно около 50 мм с каждой стороны).
- Информационные таблички: сверьте фактический вес и схему размещения груза с указателями грузоподъемности в торцах рядов.
5. Классификация выявленных дефектов (по рискам)
- Зеленый уровень: дефекты в рамках допустимых ГОСТом значений. Требуют фиксации в журнале и контроля при следующем обходе.
- Желтый уровень: деформация превышает норму. Запрещена установка новых паллет, текущий груз снимается в плановом порядке. Замена элемента в течение 15–30 дней.
- Красный уровень: критические повреждения (разрывы, вырванные анкера). Немедленное ограждение зоны, бережная разгрузка яруса, вывод секции из эксплуатации до полного ремонта.
Игнорирование еженедельных чек-листов приводит к эффекту накопленной усталости. Небольшая вмятина на стойке, которую не заметили в понедельник, снижает несущую способность всей секции на 20–40%. Если в среду на этот ярус поставят паллету с максимальным весом, ослабленный профиль просто сложится, потянув за собой соседние пролеты. Чек-лист помогает прервать эту цепь событий на этапе обнаружения первой вмятины.
ГОСТ Р 55525-2017 и зоны ответственности
Регулярный аудит складского оборудования защищает бизнес от многомиллионных убытков при обрушении и является законодательным требованием, несоблюдение которого ведет к предписаниям надзорных органов и остановке эксплуатации склада.

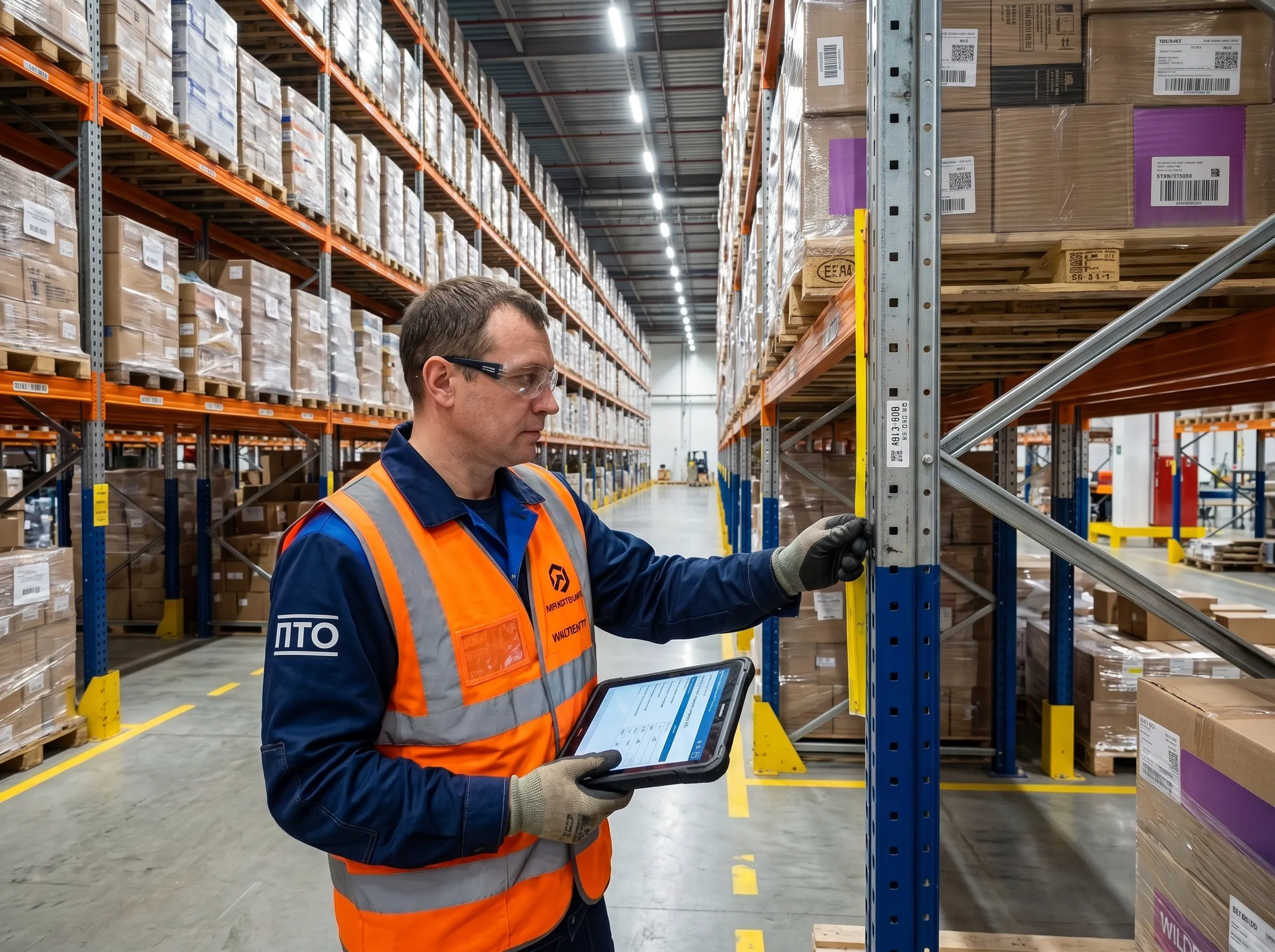

Согласно ГОСТ Р 55525-2017, эксплуатирующая организация обязана назначить сотрудника, ответственного за техническое состояние стеллажей (ПТО), и проводить частичный визуальный осмотр не реже одного раза в неделю. Раз в год требуется полное техническое освидетельствование с привлечением независимой аккредитованной лаборатории.
Оценка геометрии каркаса
Обход всегда начинается с нижнего яруса, так как именно на высоте до 1,5 метров происходит 80% всех столкновений со складской техникой. Ответственный сотрудник должен проверить вертикальные стойки (рамы) и диагональные раскосы на предмет вмятин, разрывов металла и скручивания. Особое внимание уделяется лицевой стороне профиля, куда чаще всего приходятся удары опорных вил штабелера.
Осмотр вертикальных элементов выявляет критические изгибы и скручивания металла, которые катастрофически снижают несущую способность секции даже при внешне целом полимерном покрытии.
Инструментальный контроль здесь обязателен. По нормативам отклонение стойки от вертикальной плоскости не должно превышать 1/200 от ее высоты (если стеллаж высотой 10 метров, максимальный крен составляет 50 мм). Локальные изгибы измеряются метровой линейкой: в продольном направлении изгиб не должен превышать 3 мм, в поперечном - 5 мм. Если раскос рамы погнут, геометрия треугольника нарушается, и стеллаж теряет жесткость на скручивание. Любая стойка с разорванным металлом подлежит немедленной разгрузке.
Состояние балок и фиксаторов
Контроль горизонтальных балок требует замера остаточного прогиба и проверки наличия фиксаторов, отсутствие которых позволяет вилам погрузчика выбить балку из пазов рамы.

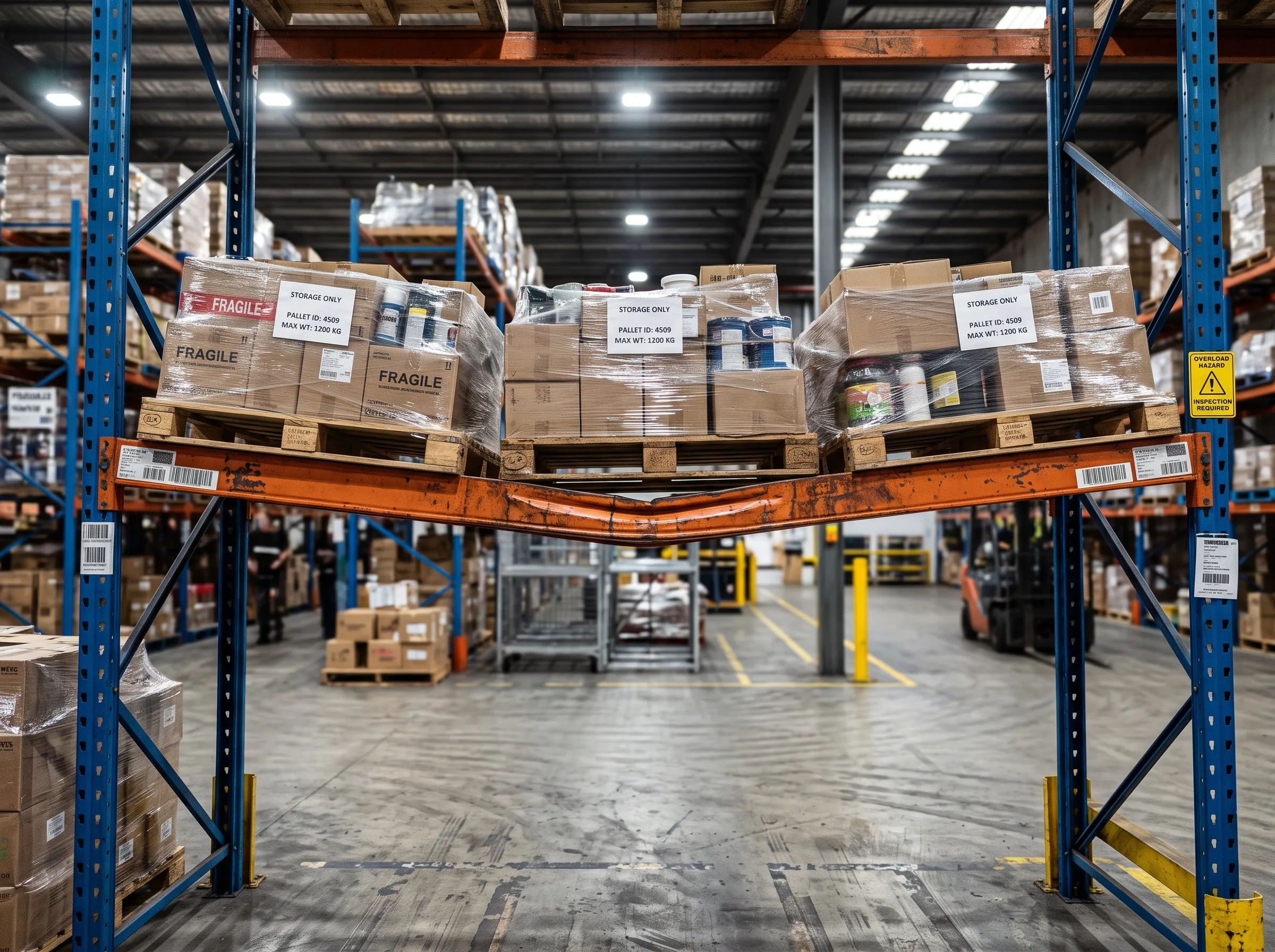

Балки (траверсы) несут на себе основную массу груза. Чек-лист требует проверки двух состояний балки: под нагрузкой и без нее. Под нагрузкой допустимый упругий прогиб составляет 1/200 от длины балки (для стандартной длины 2700 мм это 13,5 мм). Если визуально балка провисла сильнее, ярус перегружен.
Гораздо опаснее остаточный прогиб - когда после снятия паллет балка не возвращается в исходное горизонтальное положение. Это свидетельствует о необратимой деформации металла, такая деталь требует списания.
Второй критический элемент - предохранительные фиксаторы (шпильки), которые вставляются в отверстия зацепов. При снятии паллеты неопытный оператор ричтрака может случайно приподнять балку вилами. Если фиксатора нет, зацепы выходят из перфорации стойки, и балка срывается вниз вместе с соседними паллетами. Проверка наличия 100% фиксаторов - самый быстрый и результативный этап еженедельного осмотра.
Анкерные крепления и защита
Каждая рама должна быть жестко зафиксирована к бетонному полу анкерными болтами. Вибрации от работы тяжелого подъемно-транспортного оборудования постепенно ослабляют затяжку гаек, а прямые удары техники могут вырвать анкер из бетона. В чек-лист необходимо включить проверку момента затяжки и визуальный осмотр бетонной плиты вокруг пятки стеллажа на наличие радиальных трещин.
Проверка крепежа к полу и состояния отбойников гарантирует, что стеллажная система не сдвинется с места и не сложится по принципу домино при случайном ударе тяжелой техники.
Защита стоек (фронтальные, угловые и торцевые отбойники) принимает на себя кинетическую энергию ударов. Если металлический отбойник деформирован и вплотную прижат к стойке стеллажа, он перестает выполнять защитную функцию и при следующем касании будет сам разрушать каркас. Поврежденная защита не ремонтируется, а демонтируется и заменяется на новую. То же касается пластиковых демпферов - треснувший пластик не погасит удар.
Нагрузки, паллеты и навигация
Аудит включает проверку качества деревянных поддонов, правильности их позиционирования и наличия информационных табличек, так как перегруз яруса - самая частая причина скрытых деформаций.
Стеллаж может быть в идеальном состоянии, но сломанная тара разрушит его. Чек-лист обязывает ПТО осматривать грузовые единицы. Если у паллеты сломана нижняя опорная доска, вся масса в 1000 кг давит на балку точечно, пробивая металл и создавая локальное напряжение. Торчащие гвозди и щепки рвут картонные короба и могут упасть на операторов снизу.
Также проверяется свес паллеты. Поддон должен опираться на обе балки равномерно, допустимый свес с каждой стороны регламентирован паспортом стеллажа (обычно около 50 мм). Несимметричная установка смещает центр тяжести и скручивает профиль балки. Обязательный пункт обхода - сверка реального груза с информационными табличками, установленными в торцах рядов. Если табличка указывает максимум 2000 кг на ярус, а инспектор видит три паллеты по 800 кг, это прямое нарушение эксплуатации.
Цветовая индикация повреждений
Чек-лист не имеет смысла, если после него не следуют правильные управленческие решения. Согласно стандартам безопасности, все выявленные повреждения делятся на три категории, которые заносятся в журнал осмотра. Классификация дефектов по зеленому, желтому и красному уровням риска позволяет линейному персоналу мгновенно определить, можно ли продолжать работу или требуется срочная изоляция зоны.
Зеленый уровень
Отклонения в пределах нормы. Стеллаж эксплуатируется в штатном режиме, но поврежденный узел берется на карандаш для проверки на следующей неделе (дефект не должен прогрессировать).
Желтый уровень
Повреждение превышает норму, но немедленного обрушения не предвидится. В этом случае загружать новые паллеты в данную секцию категорически запрещено, но снимать уже стоящий груз можно в плановом режиме. Элемент помечается желтым маркером или стикером и подлежит замене в течение 15–30 дней.
Красный уровень
Критическая деформация, разрыв металла или вырванный анкер. Секция немедленно ограждается сигнальной лентой, груз снимается с соблюдением мер предосторожности (иногда с помощью двух погрузчиков), секция выводится из эксплуатации до капитального ремонта.
Вопросы и ответы
Осмотр проводит сотрудник вашей компании, официально назначенный приказом как ответственный за безопасную эксплуатацию складского оборудования. Он должен пройти внутренний инструктаж и знать нормативы ГОСТ Р 55525-2017.
Для еженедельного визуального осмотра разгружать ярусы не нужно. Груз снимается только в том случае, если обнаружена критическая деформация (красный уровень) или необходимо измерить остаточный прогиб балки.
Необходимо немедленно остановить грузоподъемные операции в данной ячейке и вставить новый оригинальный фиксатор от производителя. Использовать гвозди, болты или проволоку строго запрещено.
Категорически нет. Сварка, нагрев или рихтовка кувалдой холоднокатаного профиля полностью уничтожают его несущую способность. Поврежденный элемент рамы подлежит только полной замене на новый.
Результаты фиксируются в прошнурованном и пронумерованном Журнале технического обслуживания стеллажей. Туда вносится дата, место дефекта, уровень риска и подпись проверяющего.
Внедрение чек-листов на складе не требует найма отдельного отдела контролеров или остановки отгрузок. Чтобы система заработала, владельцу бизнеса достаточно интегрировать аудит в рутину начальника смены. Разбейте склад на зоны и проверяйте по одному ряду в день - это занимает не более 15 минут, но гарантирует полный охват площадки за месяц.
